本實用新型公開了一種污泥催化裂解綜合利用系統，包括污泥預處理裝置、微波裂解裝置、固體處理裝置、液體處理裝置、氣體處理裝置和電源，污泥通過粉碎機粉碎后，由螺桿泵送入圓盤干燥機進行干燥，再送入螺旋輸送機進行微波催化裂解，處理后的產物分別由固體出料口、液體出料口、氣體出料口，通過連接管道經后續處理收集。本系統以采用微波催化裂解處理污泥，能夠保持全年的連續運行，不受外部條件制約，不對外部產生污染，徹底的無害化，避免出現二次泥漿化和二次污染的現象，極具推廣前景。

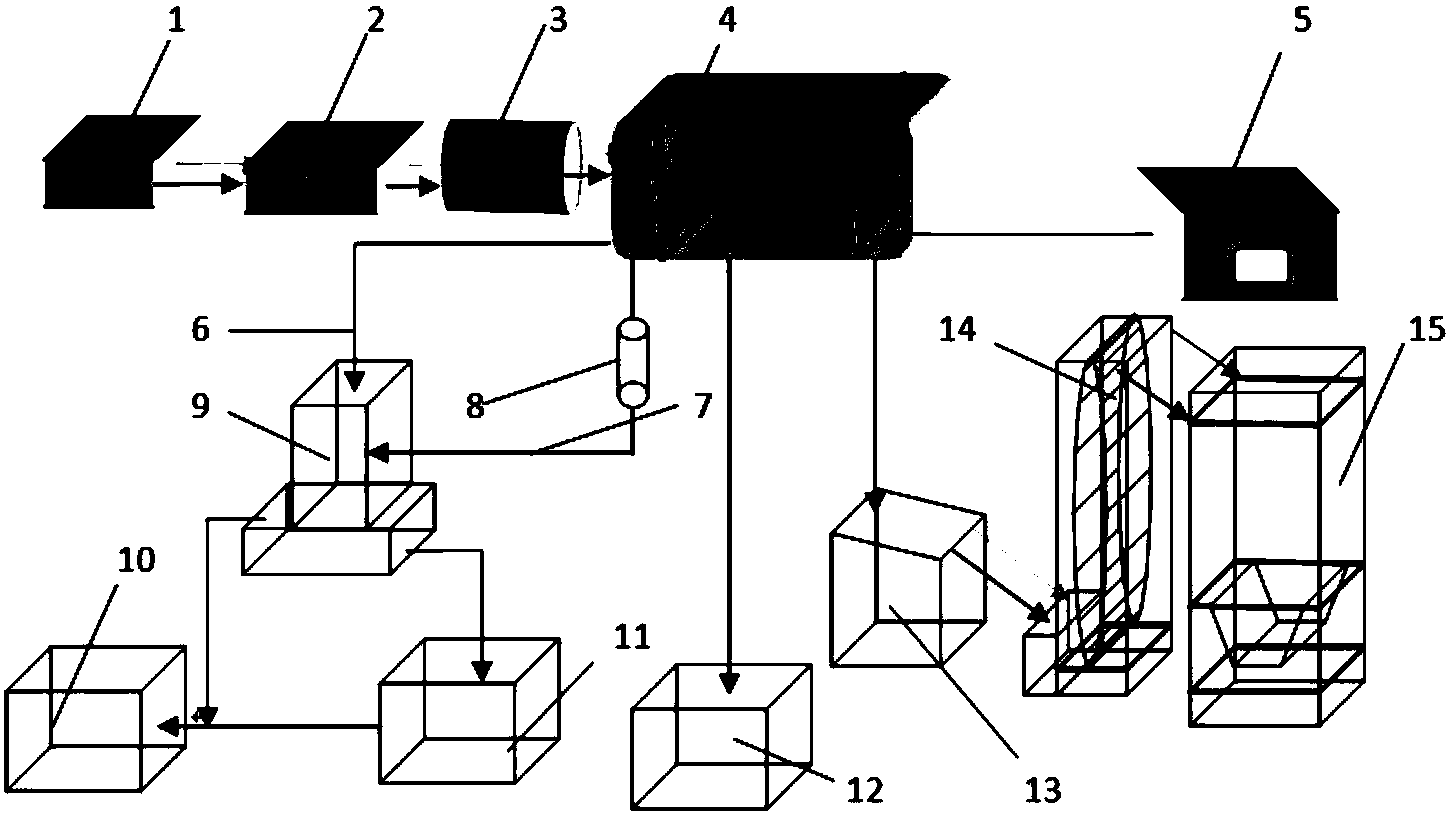

摘要附圖
權利要求書
1.一種污泥催化裂解綜合利用系統，其特征在于，包括污泥預處理裝置、微波裂解裝置、固體處理裝置、液體處理裝置、氣體處理裝置和電源，所述的污泥預處理裝置的輸入口連接外部污泥輸入源，輸出口連接微波裂解裝置的輸入口，固體處理裝置、液體處理裝置和氣體處理裝置的輸入口分別連接微波裂解裝置上設置的固體出料口、液體出料口和氣體出料口，所述的電源為其他各裝置供電;
微波裂解裝置包括催化裂解爐體、微波發生器和溫度控制器，所述的微波發生器安裝于催化裂解爐體上并向催化裂解爐體內發射微波進行污泥裂解，所述的溫度控制器設置于催化裂解爐體上以監測爐體內溫度并電連接微波發生器的控制端。
2.根據權利要求1所述的一種污泥催化裂解綜合利用系統，其特征在于，所述的污泥預處理裝置包括依次連接的污泥粉碎機、螺桿泵和圓盤干燥機，所述的污泥粉碎機的輸入口連接外部污泥輸入源，所述的圓盤干燥機的輸出口連接微波裂解裝置的輸入口。
3.根據權利要求1所述的一種污泥催化裂解綜合利用系統，其特征在于，所述的固體處理裝置包括依次連接的生物炭分離冷卻機組和儲料倉，所述的生物炭分離冷卻機組的輸入端連接微波裂解裝置的固體出料口。
4.根據權利要求3所述的一種污泥催化裂解綜合利用系統，其特征在于，所述的生物炭分離冷卻機組包括依次連接的差速離心機和生物炭冷卻箱，所述的差速離心機輸入端連接微波裂解裝置的固體出料口，生物炭冷卻箱的輸出口連接儲料倉。
5.根據權利要求3所述的一種污泥催化裂解綜合利用系統，其特征在于，所述的固體處理裝置還包括斗式提升機，所述的斗式提升機設置于生物炭分離冷卻機組和儲料倉之間以將固體送入儲料倉中。
6.根據權利要求1所述的一種污泥催化裂解綜合利用系統，其特征在于，所述的液體處理裝置包括儲液池，所述的儲液池的輸入口連接微波裂解裝置的液體出料口。
7.根據權利要求1所述的一種污泥催化裂解綜合利用系統，其特征在于，所述的氣體處理裝置包括凈化分離機組、冷凝水池和氣柜，所述的凈化分離機組通過不凝可燃氣輸送管和混合氣輸送管分別連接微波裂解裝置的兩個氣體出料口，經凈化分離機組凈化處理的不凝可燃氣通過管道直接輸送至氣柜，經凈化分離機組凈化處理的混合氣通過管道輸送至冷凝水池進行后，再通過管道輸送至氣柜。
8.根據權利要求7所述的一種污泥催化裂解綜合利用系統，其特征在于，所述的不凝可燃氣輸送管上安裝有用于加快輸送速度的可燃氣排送風機。
說明書
一種污泥催化裂解綜合利用系統
技術領域
本實用新型屬于化學工程技術領域，特別涉及一種污泥催化裂解綜合利用系統。
背景技術
污泥的比較終處置方法主要是焚燒和填埋。但人們逐漸認識到，由于污泥成分的復雜，污泥焚燒不但會產生二惡英等致癌物，而且還有其它一些不為人知的有毒有害氣體產生。這也促使環保部門對焚燒排出的氣體提出了更加嚴格的要求，使本來成本就很高的焚燒工藝的成本更加提高。而采用填埋的方法，人們逐漸意識到，由于填埋場設施的不完善，污泥中的有害物質會對地下水造成污染，而且污泥填埋場也會對周圍的環境造成危害。另外，現有的填埋場已經接近飽和，開辟新的填埋廠越來越困難。
目前為了取代焚燒工藝，目前，日本已經有多家公司生產和銷售碳化裝置。比較著名的有荏原公司的碳化爐，巴工業公司的污泥碳化裝置等。這些發展表明，污泥碳化技術已趨于成熟。
市政污泥中含有可燃物質，尤其是生化污泥(二沉池排出的剩余污泥)，由于其中含有大量的活性污泥細菌，可燃物質量更大。污泥是否得到合理處理處置關系著城市能否健康發展，因此，污泥的處理處置問題得到世界各國的關注，尋找合理的污泥處理方法迫在眉睫。污泥催化熱解技術被認為是污泥無害化、減量化與資源化的有發展前景方法。通過微波催化熱解技術，實現污泥處理處置無害化，不對外部產生污染，便于資源利用。
發明內容
為了解決現有技術不足，本實用新型提供一種操作方便、能夠高效環保的對污泥進行催化裂解的綜合利用系統。
為了實現上述技術目的，本實用新型的技術方案是，
一種污泥催化裂解綜合利用系統，包括污泥預處理裝置、微波裂解裝置、固體處理裝置、液體處理裝置、氣體處理裝置和電源，所述的污泥預處理裝置的輸入口連接外部污泥輸入源，輸出口連接微波裂解裝置的輸入口，固體處理裝置、液體處理裝置和氣體處理裝置的輸入口分別連接微波裂解裝置上設置的固體出料口、液體出料口和氣體出料口，所述的電源為其他各裝置供電;
微波裂解裝置包括催化裂解爐體、微波發生器和溫度控制器，所述的微波發生器安裝于催化裂解爐體上并向催化裂解爐體內發射微波進行污泥裂解，所述的溫度控制器設置于催化裂解爐體上以監測爐體內溫度并電連接微波發生器的控制端。
所述的一種污泥催化裂解綜合利用系統，所述的污泥預處理裝置包括依次連接的污泥粉碎機、螺桿泵和圓盤干燥機，所述的污泥粉碎機的輸入口連接外部污泥輸入源，所述的圓盤干燥機的輸出口連接微波裂解裝置的輸入口。
所述的一種污泥催化裂解綜合利用系統，所述的固體處理裝置包括依次連接的生物炭分離冷卻機組和儲料倉，所述的生物炭分離冷卻機組的輸入端連接微波裂解裝置的固體出料口。
所述的一種污泥催化裂解綜合利用系統，所述的生物炭分離冷卻機組包括依次連接的差速離心機和生物炭冷卻箱，所述的差速離心機輸入端連接微波裂解裝置的固體出料口，生物炭冷卻箱的輸出口連接儲料倉。
所述的一種污泥催化裂解綜合利用系統，所述的固體處理裝置還包括斗式提升機，所述的斗式提升機設置于生物炭分離冷卻機組和儲料倉之間以將固體送入儲料倉中。
所述的一種污泥催化裂解綜合利用系統，所述的液體處理裝置包括儲液池，所述的儲液池的輸入口連接微波裂解裝置的液體出料口。
所述的一種污泥催化裂解綜合利用系統，所述的氣體處理裝置包括凈化分離機組、冷凝水池和氣柜，所述的凈化分離機組通過不凝可燃氣輸送管和混合氣輸送管分別連接微波裂解裝置的兩個氣體出料口，經凈化分離機組凈化處理的不凝可燃氣通過管道直接輸送至氣柜，經凈化分離機組凈化處理的混合氣通過管道輸送至冷凝水池進行后，再通過管道輸送至氣柜。
利用不同的分子質量，將不凝可燃氣與水蒸氣、殘余不凝可燃氣等混和氣分離，不凝可燃氣通過不凝可燃氣輸送管，經凈化分離機組凈化，除去灰分和少量水蒸氣后，直接輸入氣柜保存;混和氣通過混合氣輸送管，經凈化分離機組凈化，除去灰分等雜質，通過冷凝水池冷凝，再輸入氣柜保存。
所述的一種污泥催化裂解綜合利用系統，所述的不凝可燃氣輸送管上安裝有用于加快輸送速度的可燃氣排送風機。
本實用新型的技術效果在于，采用微波催化裂解處理污泥，能夠保持全年的連續運行，不受外部條件制約，不對外部產生污染，能夠?qū)崿F(xiàn)污泥處理的徹底無害化，避免出現二次泥漿化和二次污染的現象，極具推廣前景。
